Какви видове диамантени инструменти има?

Диамантът има предимствата на изключително висока твърдост и устойчивост на износване, нисък коефициент на триене, висок еластичен модул, висока топлинна проводимост, нисък коефициент на термично разширение и нисък афинитет с невъоръжени метали. В момента той е материал с инструмент с много висока твърдост. И така, какви видове диамантени инструменти има? Нека следваме редактора на Zhongyeda, за да разгледаме!

Видове диамантени инструменти:

Диамантени инструментиса разделени според структурата на инструментите: използвани главно за инструменти за завъртане, фрезови резачки, ремонти, свредла, покрити инструменти и други нестандартни инструменти за формиране.

1. Диамантени остриета

1. Стандартни остриета: Единичните кристални диамантени остриета се използват главно за диамантени стругове с една точка или други прецизни стругове. Грапавостта на повърхността може да достигне RZ0.1-0.05 μm при обработка на метали от невъоръжение. Остриетата на поликристалните диаманти (PCD) обикновено се използват в стругове, центрове за обработка и др., Главно за завъртане и скучно. В сравнение с традиционните легирани остриета може да се използва по -висока захранваща и линейна скорост; Животът на острието също е значително подобрен в сравнение с карбидните остриета; В същото време повърхностният завършек на детайла, обработен от PCD остриета, може да достигне RA0.2 в най -добрия случай.

2. Нестандартни остриета: Използва се главно за някои условия на труд със сложни структури, строги изисквания за толеранс и сложни процедури за обработка. Използването на нестандартни остриета с поликристален диамант (PCD) на машинно залепване може значително да подобри ефективността на обработката. В същото време използването на машинно залепена структура може да намали производствените разходи.

2. Диамантени мелещи остриета

Поликристални диамантени (PCD) фрезови остриета, с фрезови режещи дискове илирезачка за меленепръти обикновено се използват за фрезови равнини и стъпки. Линейната скорост може да достигне 2500-3000 м/мин. В сравнение с карбидните остриета, животът на инструмента се увеличава с 5-10 пъти. Това е изборът за неплодно метално мелене, като например автомобилни алуминиеви сплави цилиндри, мотоциклетни кутии и самолети за плесени! Коефициентът на ценовата ефективност е много подходящ.

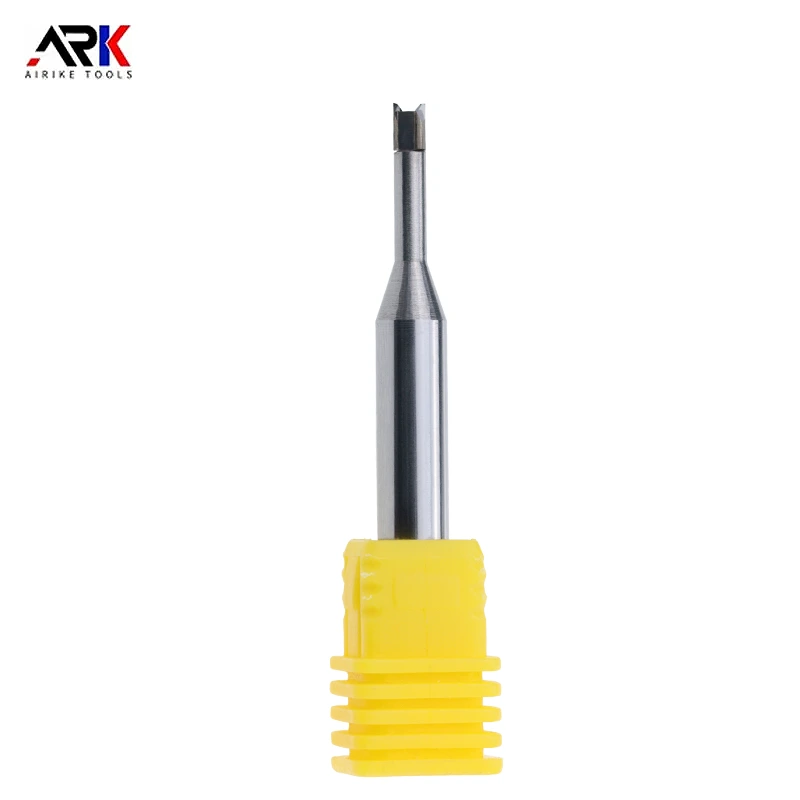

3. Резачка за смилане на диамантен пръч

Диамантените резачки за фрезоване на пръти са разделени на резачки за единични кристални диаманти и поликристални резачки за диамант (PCD).

Поликристални диамантени (PCD) резачки за фрезоване на пръти са разделени на два вида. Единият е резачка за фрезоване през центрове, която може да се използва за проникване на повърхността на детайла вертикално по оста. За смилането на ями, подобни на ями, ефективността ще бъде значително подобрена. Другото е резачка за фрезоване без центрове. Този тип резачка за фрезоване обикновено се нарязва на детайла радиално, а шефовете на мелниците, стъпките, повърхностите и други части чрез програмиране на ЦПУ.

4. Diamond Reamer

Diamond Reamer, обикновено въз основа на размера на диаметъра, използва матрица на сплав или стоманена матрица, а броят на режещите ръбове е 2 или повече.

Този тип инструменти се използва главно за обработка на дупки със строги изисквания за толеранс и изисквания за високи завършени. Както през дупки, така и слепи дупки могат да бъдат обработени. Завършването на дупките, обработени от този тип инструменти, може да достигне до RA0.1.

5. Диамантени свредла бита

Поликристален диамант (PCD)Свредството на свредлото обикновено се изработват от сплав или стоманени субстрати според диаметъра. Polycrystalline Diamond (PCD) Пробиване на пробивни дупки директно върху детайла. Няма дупки на самия детайл и изискванията за прецизност не са високи. PCD свредлото са подходящи само за оборудване за обработка на центъра.

Polycrystalline Diamond (PCD) битове за свредло главно включват: PCD отвори за разширяване на сондажите, PCD стъпка на свредла, PCD усукване на свредла, PCD плоски долни свредла и др.

6. Инструменти с диамантено покритие

Инструментите с диамантено покритие използват метода на CVD за директно депозиране на диамантен филм 1-25 μm върху субстрат, като циментиран карбид или керамика. Те могат да се използват за инструменти със сложни геометрични форми и са идеални инструменти за обработка на трудно обработени материали.

Видове инструменти, подходящи за покритие: остриета, фрезови резачки, свредла, рейдъри, формиращи резачки и др.

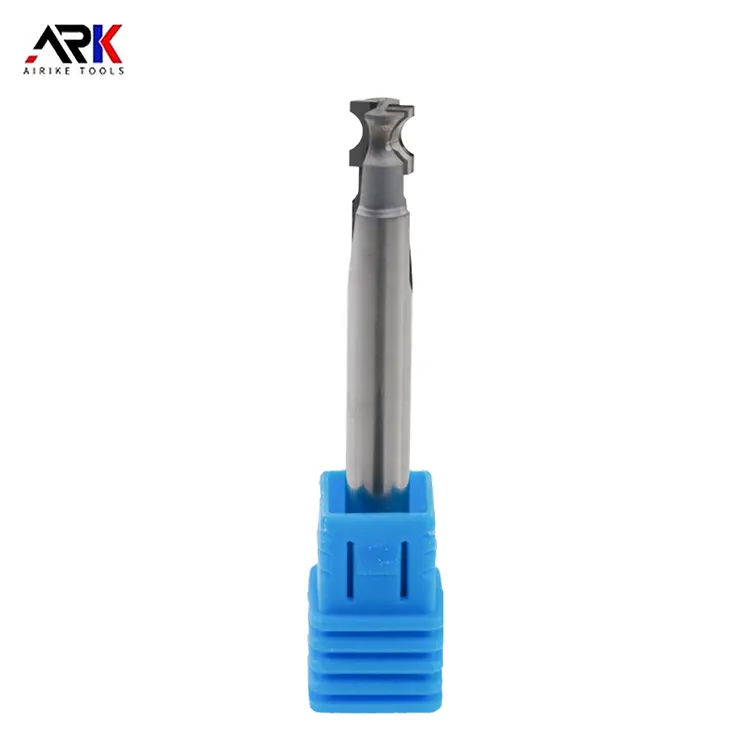

7. Инструмент за образуване на диамант

Поликристален диамант (PCD)Инструментът за формиране принадлежи към ротационния инструмент. Предимството му е високата ефективност на обработката. Той може да смила няколко стъпки на дупки едновременно и да гарантира сравнително точни геометрични отклонения. Той е разделен на два вида според различни методи за обработка. Единият е аксиална обработка и еднократно формиране; Другото е CNC програмиране и обработка на траекторията. Притежателят на инструмента има BT дръжка, HSK дръжка, права дръжка и т.н.

Горните видове диамантени инструменти са споделени тук. Има много видове диамантени инструменти със значителни разлики в производителността. Има и големи разлики в структурата, метода на подготовка и полето на приложение на различни видове диамантени инструменти.
